JPEG 的实现原理
内容过时
本文源自 https://sixplain.com/2020/11/08/jpeg/
源网站无法访问，故备份于此
JPEG 是一种常见的图像压缩格式，它采用的是有损压缩技术，也就是为了让体积变小，丢掉了一部分图像信息。下面就来看下 JPEG 的实现原理。
图像显示

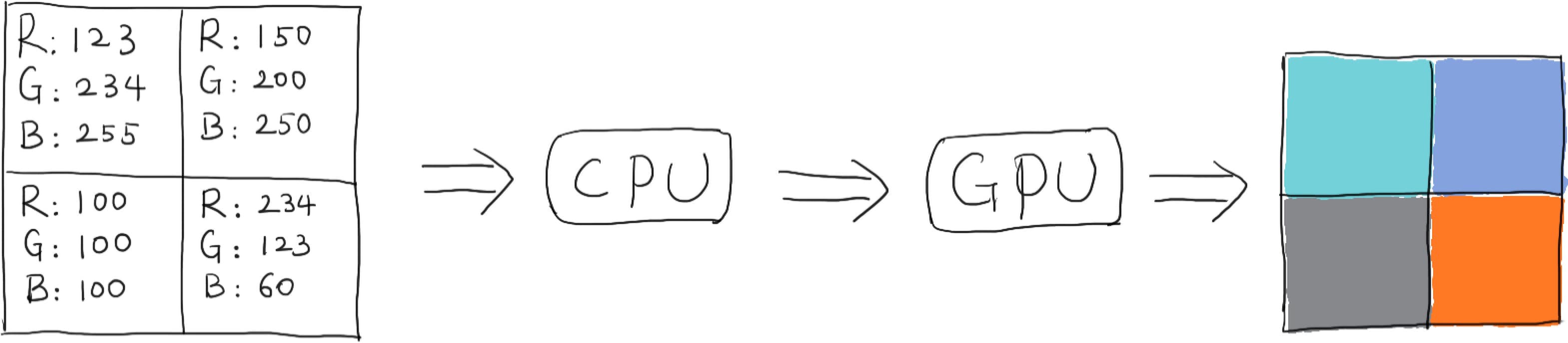

在了解 JPEG 的实现原理前，我们先来看下图像是如何显示的。计算机最常用的色彩空间是RGB（红绿蓝三原色），屏幕上每一个像素都是由红绿蓝三个颜色通道叠加最终显示出来。

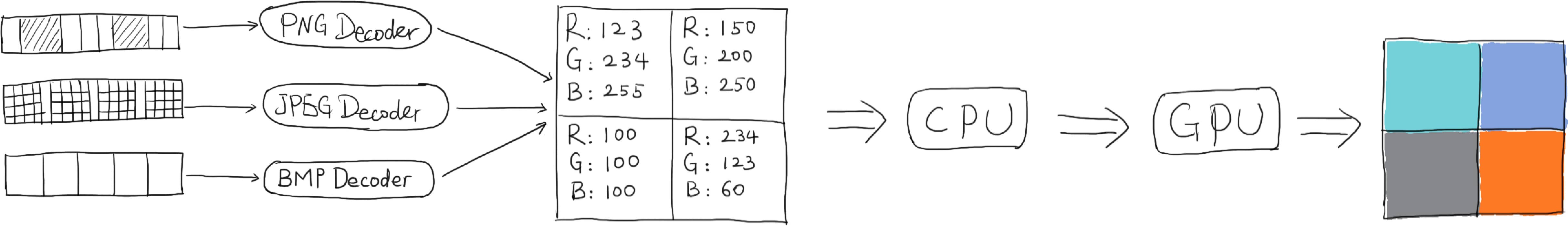

RGB 虽然是计算机最常用的色彩空间，能够直接对应显示器的显示。但是对于数据传输而言，RGB色彩空间并不合适。于是就有了各种图片编解码格式，不同的图片格式，在解码之前会有各自的压缩方式，有的是无损压缩，有的是有损压缩，存储的格式也是各不相同：

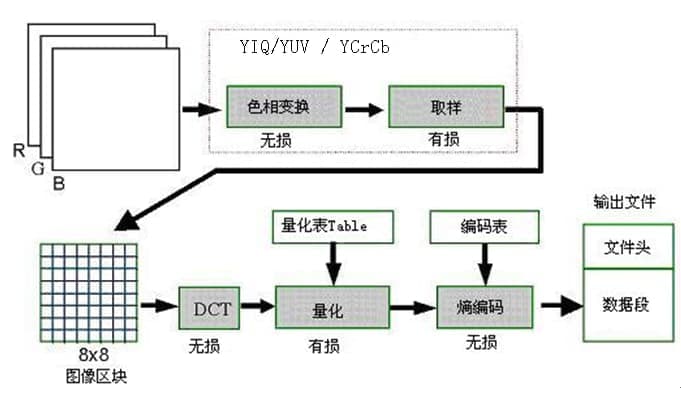

对于 JPEG 来说，它的主要过程是：
- 把数据分成「重要部分」和「不重要部分」
- 滤掉不重要部分 [[3]]. 将剩下重要的数据进行压缩存储
色彩空间转换 (Color Space Convert)

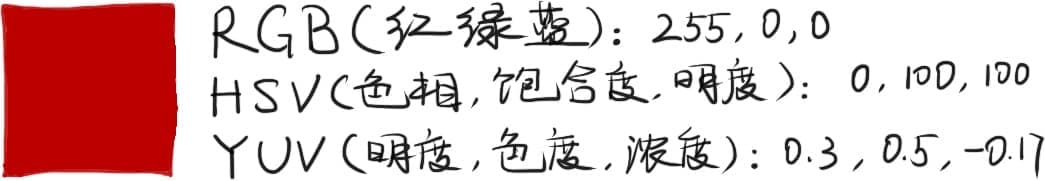

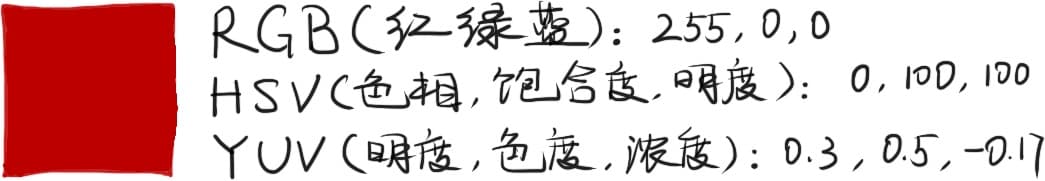

这个词初听起来有点奇怪，色彩怎么还有空间，空间怎么还能转换？这里所说的色彩空间其实就是对颜色的不同表示方式。比如「红色」，可以从红黄蓝三原色的角度去描述，也可以从色相饱和度的角度去描述
JPEG 在编码时充分考虑了人眼的特性：相对颜色而言，眼睛对亮度更加敏感（因为有更多的视杆细胞）。所以可以将颜色用亮度结合色度的方式来表示: YUV
Y 表示明亮度（Luminance）， U 和 V 分别表示色度(Chrominance)和浓度(Chroma)。

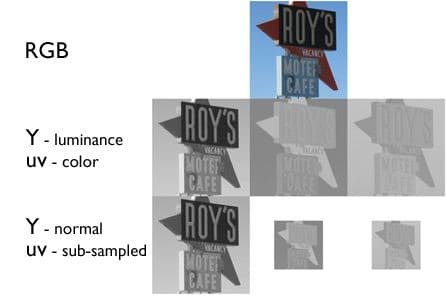

和 RGB 类似，每个像素点都包含 Y、U、V 分量，但 Y 和 UV 是可以分离的，只有 Y 也可以显示完整的图像，只不过是黑白的。
YUV/YCbCr 是一种电视信号传输所用的色彩空间，对应一个亮度通道 Y 和两个色差通道 Cb 和 Cr。早期只有黑白电视，所以电视信号只需要 Y 通道即可。后面出现了彩色电视，就加上 CbCr 这两个色差信号，而原本的黑白电视只需要处理 Y 通道即可，能够兼容黑白彩色电视的信号传输。
取样 (Downsampling)

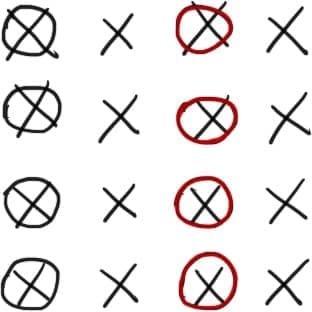

既然眼睛对亮度更敏感，且已经分离出了亮度和色度，那是不是可以去掉一些色度信息来节省空间呢，这就是「取样」做的事情：压缩 UV 值。比如 4:2:2 采样，它的含义是每 4 个 Y 采样点，有 2 个 U 和 2 个 V。也就是 UV 分量是 Y 分量采样的一半，假设 Y 分量用 X 表示，U 分量用黑圈表示，V 分量用红圈表示
假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
那么采样的码流为：Y0 U0 Y1 V1 Y2 U2 Y3 V3
其中，每采样过一个像素点，都会采样其 Y 分量，而 U、V 分量就会间隔一个采集一个。
最后映射出的像素点为 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]
这样原先 12 个单位的信息量，经过 4:2:2 采样后，只需存储 8 个单位的信息量，减少了 1/[[3]] 的体积。如果是 4:1:1 的话，则可以减少 50% 的体积。
分块

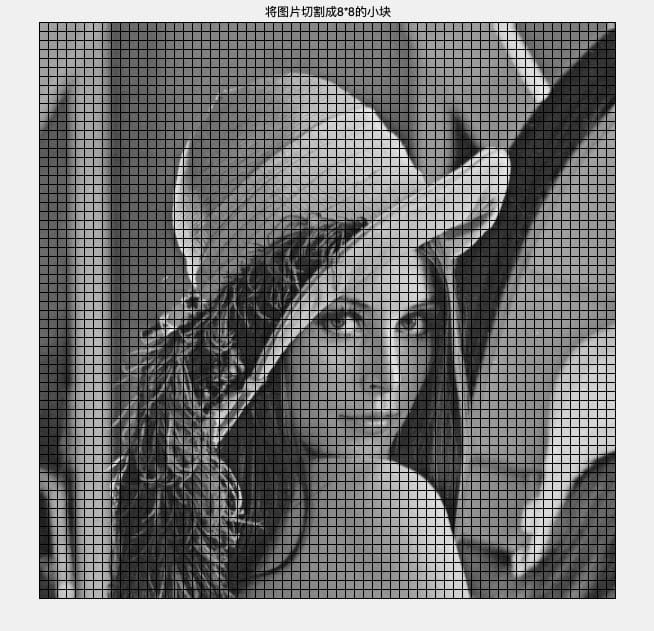

分块的过程是把图像以 8 x 8 的大小分成多份，方便后续的矩阵操作。以 Lena 的 Y 分量（明度）为例:
如果不能被 8 整除，会在图像的右边和底部增加额外的像素（因为矩阵操作对元素的数量有要求）。
离散余弦变换 (DCT)
这是 JPEG 压缩算法的核心，这个变换的目的是将数据从空间域转换为频域，再结合眼睛对高频不敏感的特点，将高频数据去除。什么叫「从空间域转为频域」？这就要请出傅立叶老师了，傅立叶发现看似复杂的周期函数，其实可以用一系列简单的正弦、余弦波之和来表示，比如下面这个看起来有点奇怪的函数：

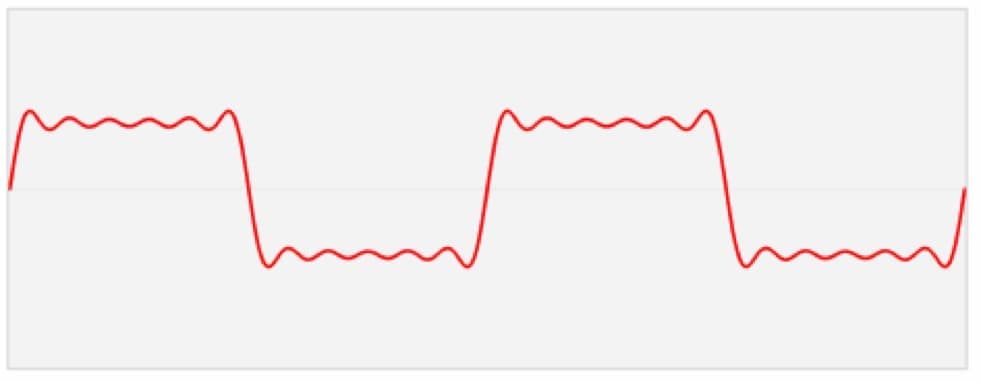

它可以由多个不同频率/振幅的正弦/余弦波组成

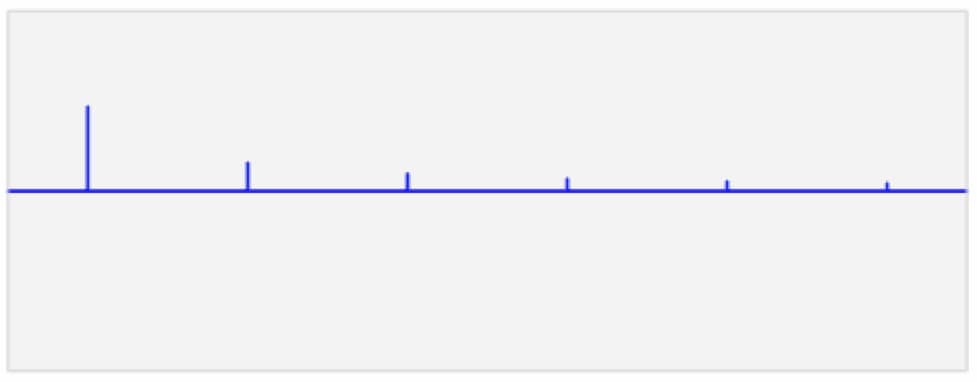

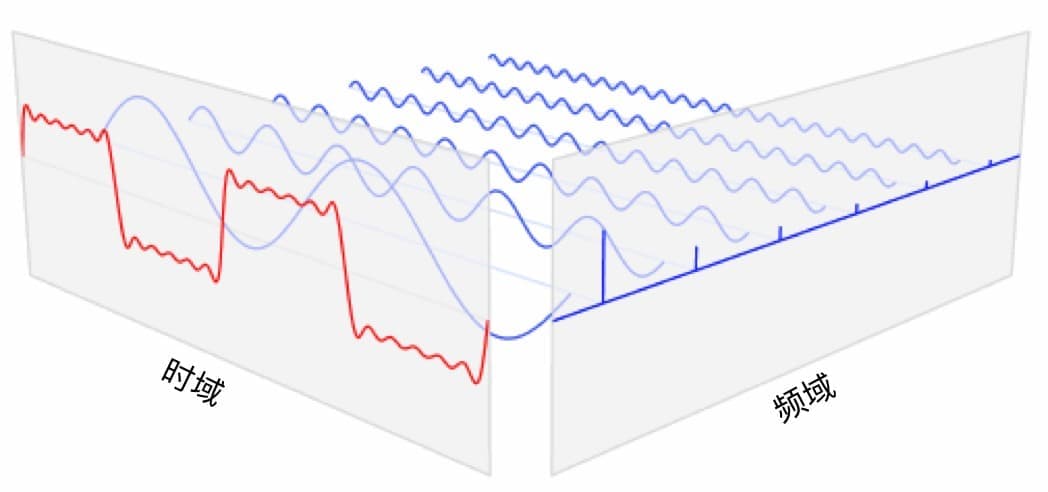

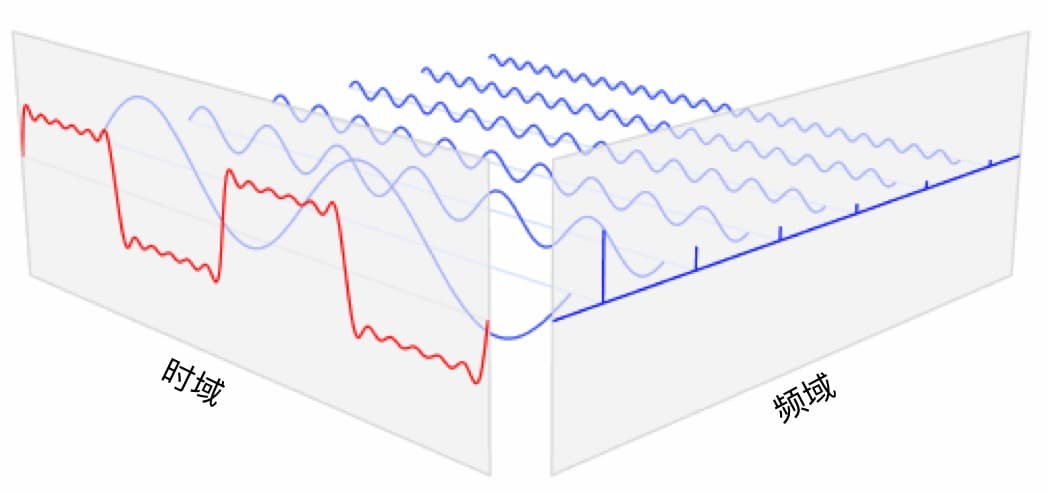

从正面（时域）看，这个波一直在动，但从侧面（频域）看，它其实就是几根线
那这跟我们要做的事情有什么关系呢？假设 Y 分量是一维数据，只有 X 方向的值：
[100, 50, 25, 75, 100, 0, 125, 200]
将它们转换为坐标，看起来就像这样：

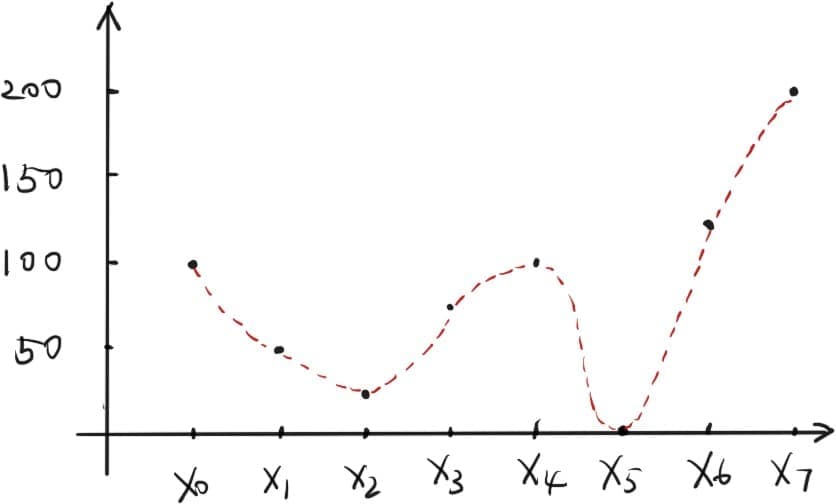

可以将它构造为某个周期函数的一部分，就像这样：
你看，有了一条函数曲线，就可以将它转换为不同频率的正/余弦组成的结果，这就完成了时域转到频域的转换。但这里有 x，y 二维数据，又该如何做呢，那就把坐标系拓展成三维，看起来像是这样：

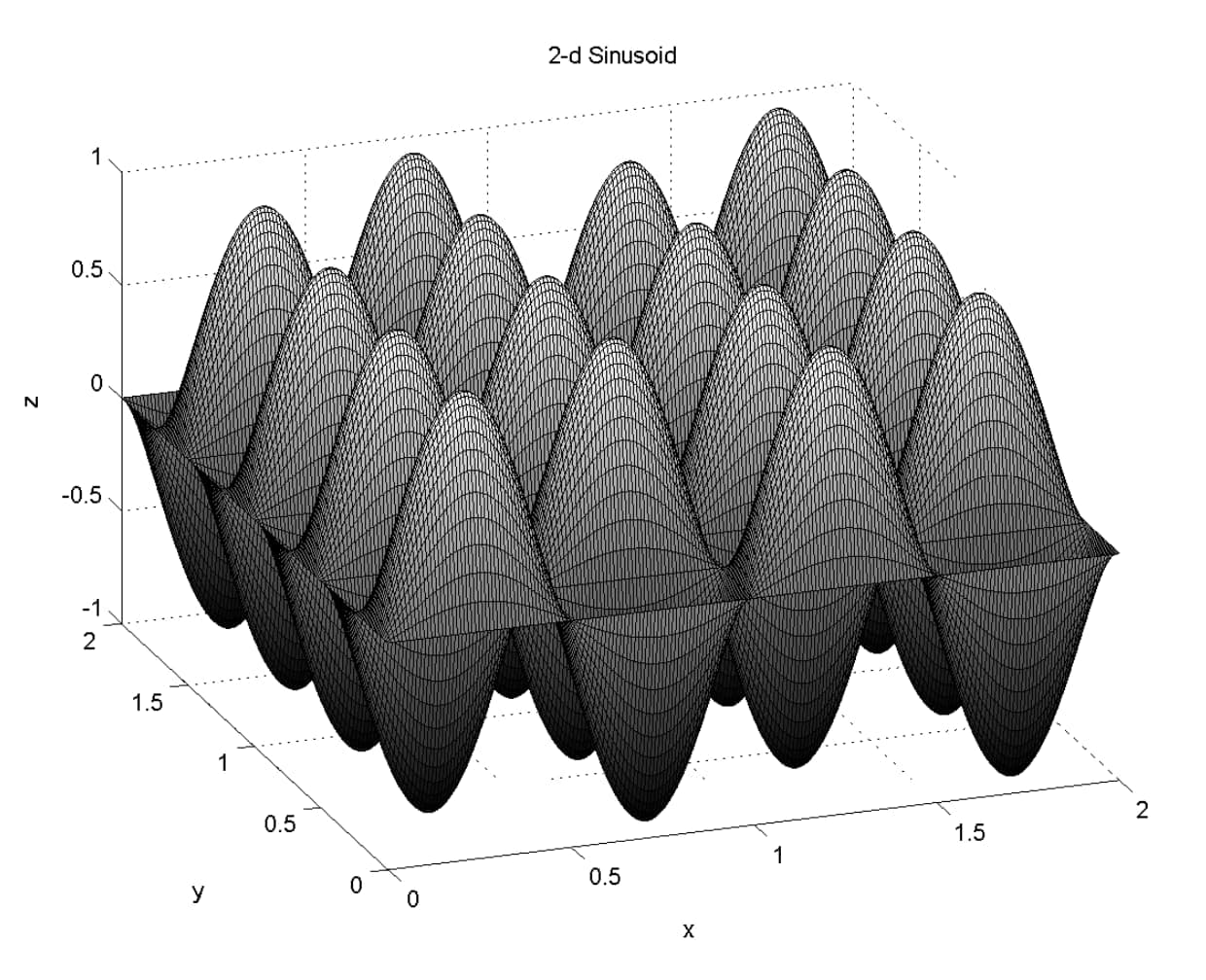

是不是很像一座座小山，如果把山谷用黑色标记，山峰用白色标记，就会得到这样的效果：

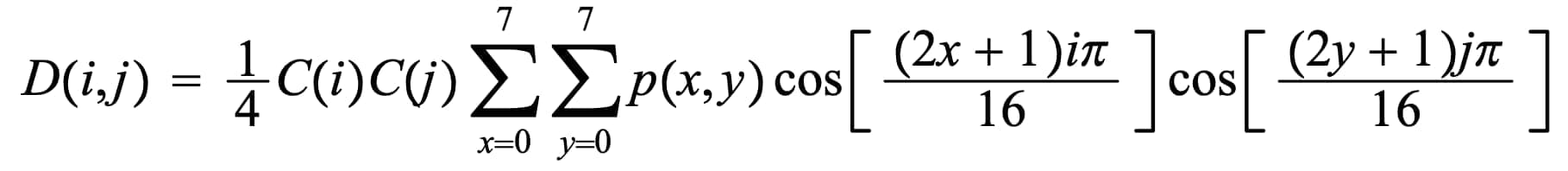

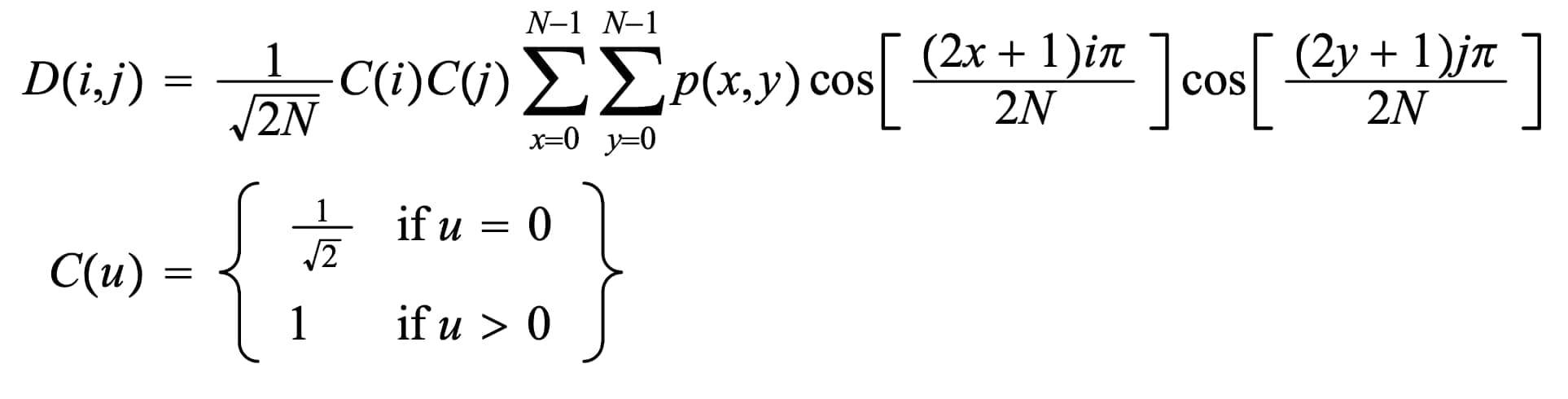

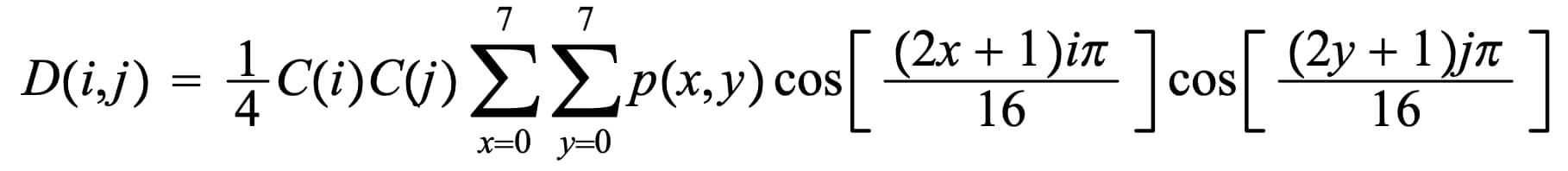

黑白交错地越密，频率越高。接下来该有请主角离散余弦变换（DCT）上场了。它是离散傅立叶变换的精简版（去掉了虚数部分），方程式如下：
不要被它吓到，我们只需知道：每一个变换后的结果 D(i, j) (第 i 行，第 j 列元素)，都跟原矩阵中的每一个元素与余弦函数的乘积有关。又因为我们只有 8 x 8 个元素，所以公式又可以精简为：
因为是离散函数，所以它的展示结果是这样的：

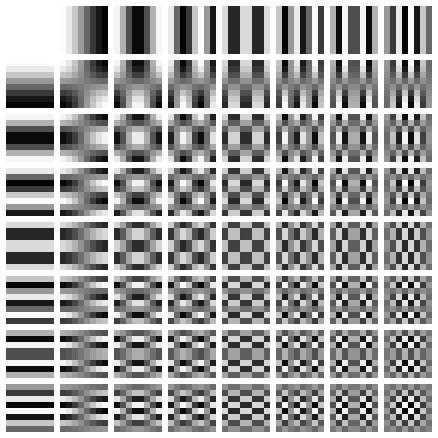

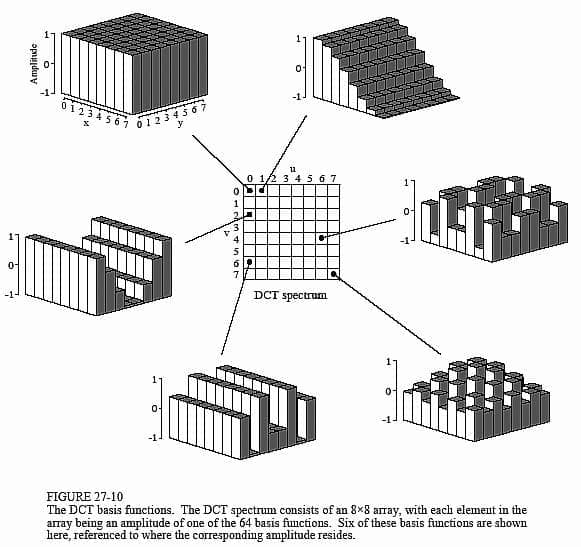

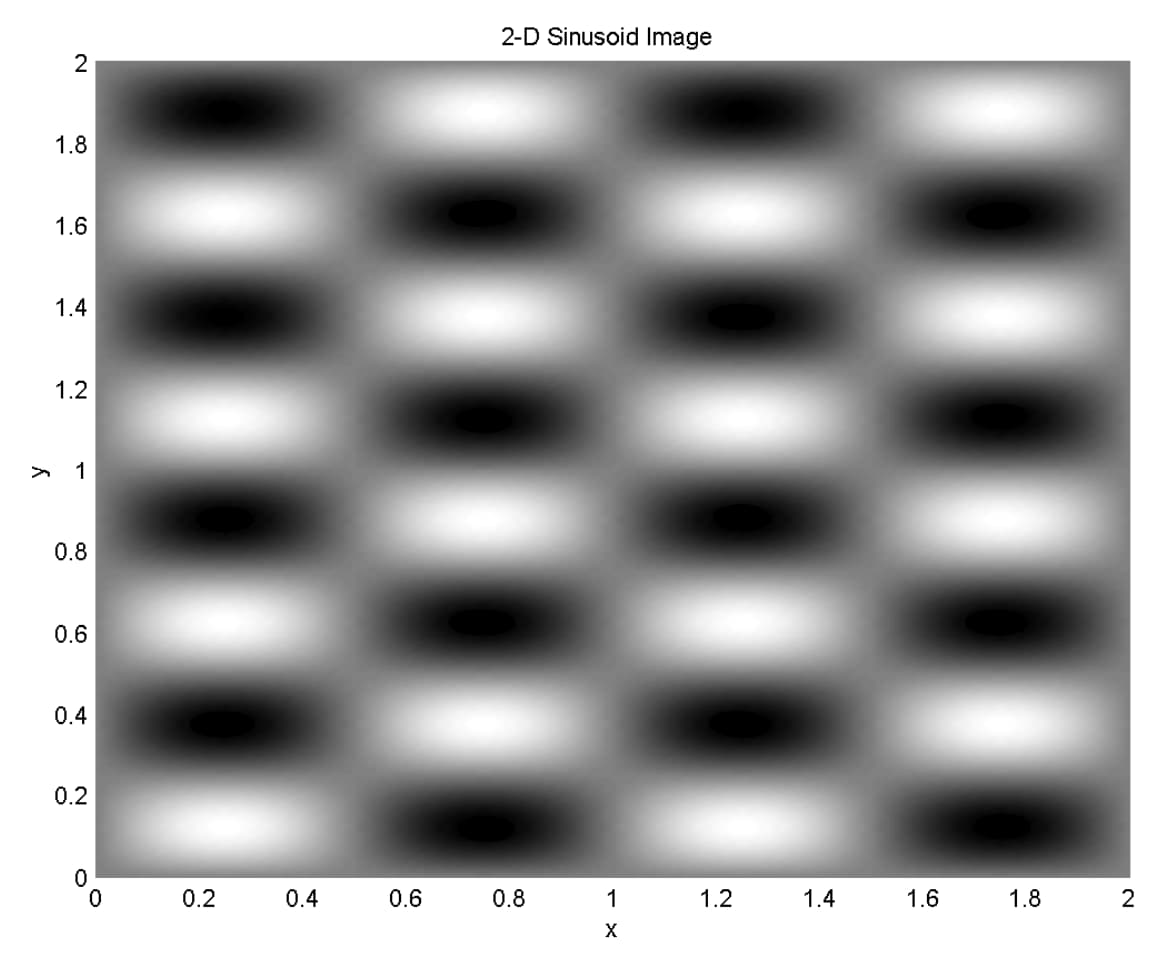

还是按照上面俯视的方式来看，山峰为白，山谷为黑，那么它对应的频率表(64 个 余弦函数)就像这样：
对于图像的 8 x 8 数据，可以通过这 64 个 cos 函数乘以对应的系数(coefficient)来表示。 系数越大表示该余弦函数对于图像数据的作用越大。
同时注意到频率从左上角到右下角依次递增，这对于下一步要做的「量化」很重要。

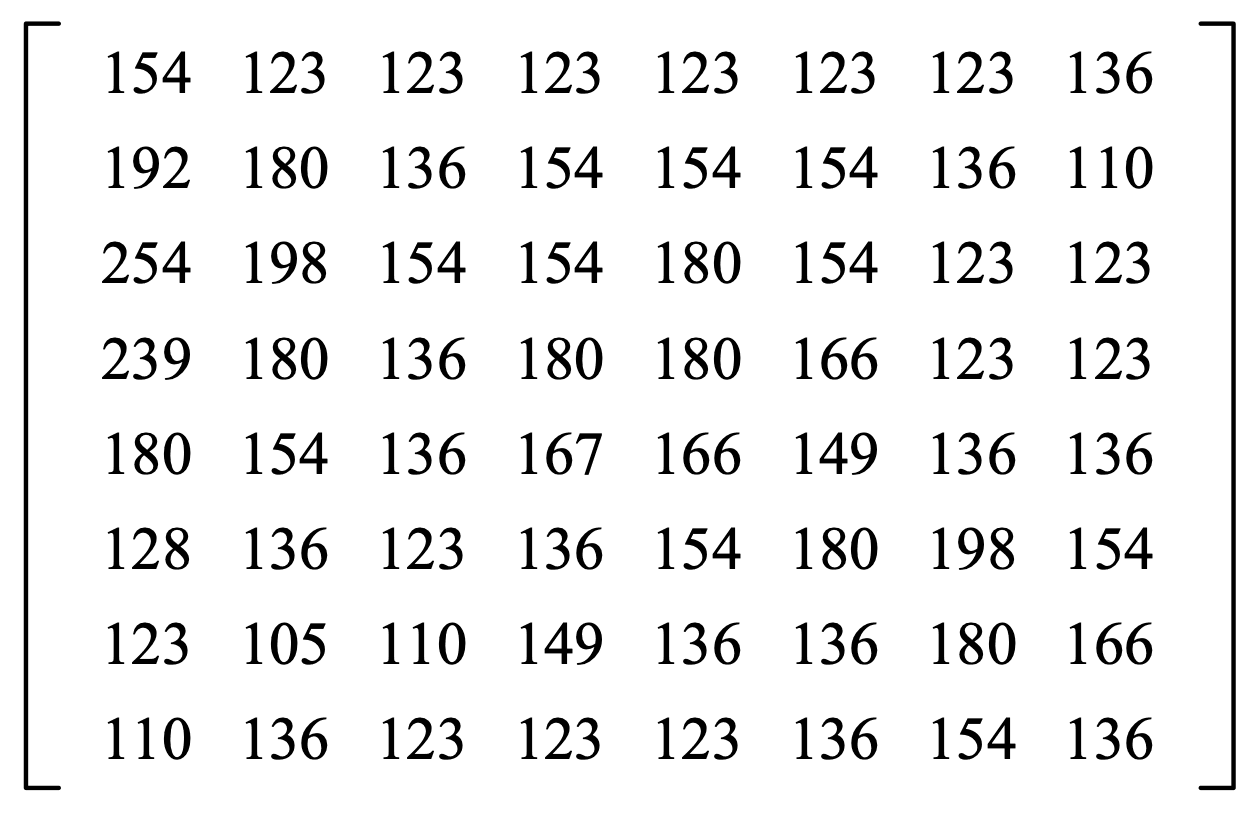

现在假设有一个 Y 分量的 8 x 8 block 数据如下：
因为明度的数据是从 0 - 255，但余弦函数需要数值在 -128 到 127 之间，所以需要先减去 128

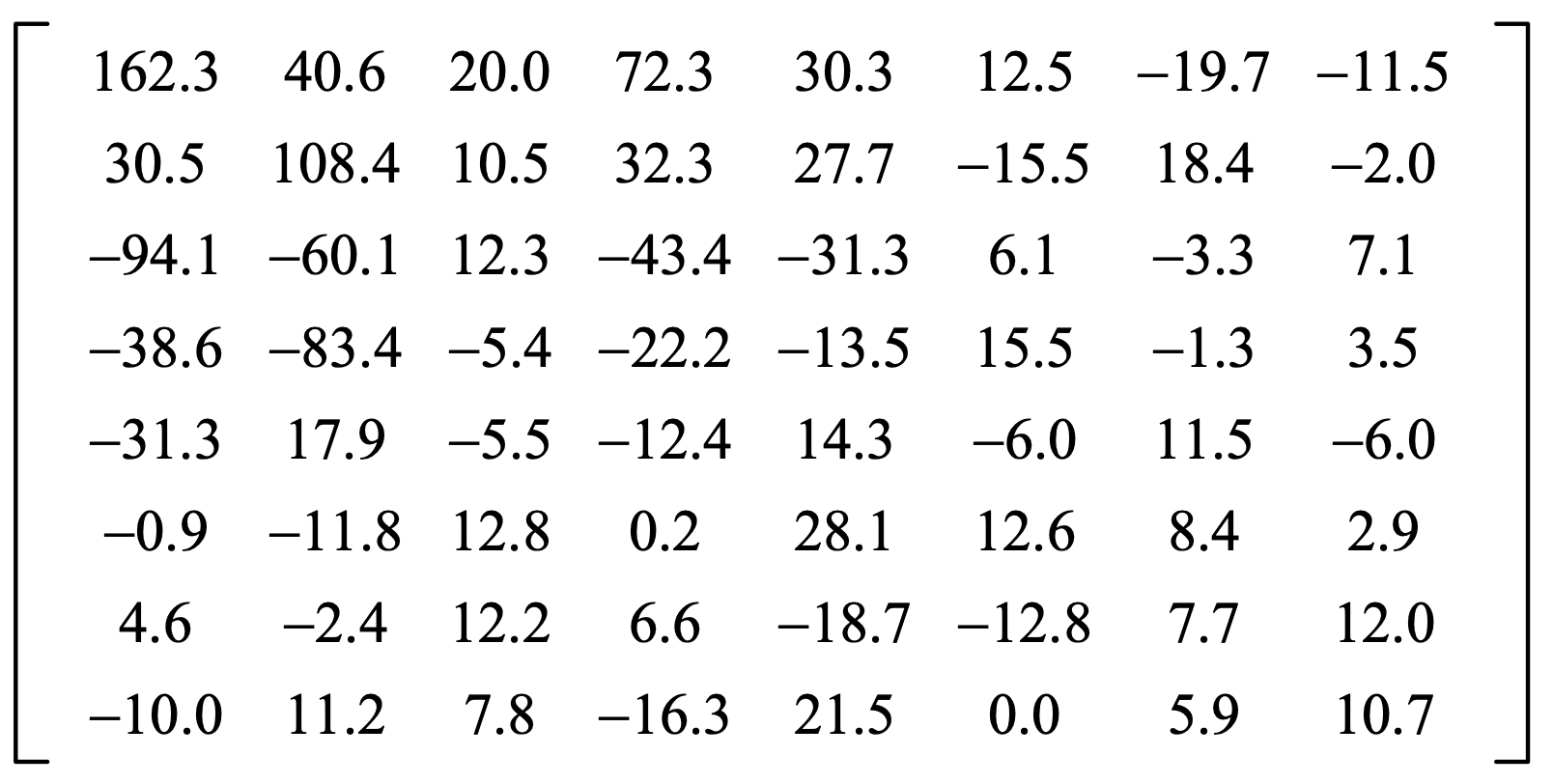

接下来就要计算系数了，这里会进行矩阵运算。用乘法简单类比的话，就是已知公式 z = x·y，且已知 z 和 y 的值，求 x。这里的 z 是 Y 分量的明度值（减了 128 之后），y 是 频率表对应的矩阵，x 最终的计算结果为：

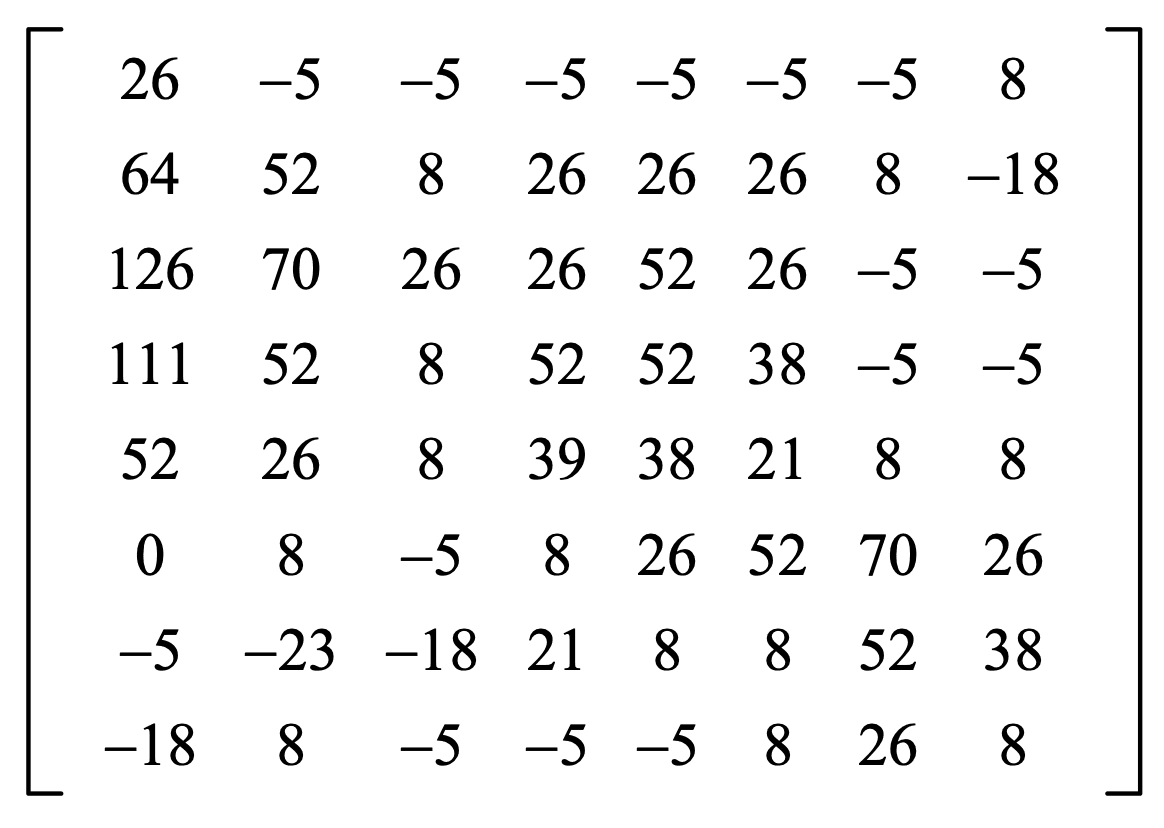

这里每一个位置的值，分别表示该位置上的余弦函数对应的系数，值越大，表示该余弦函数对结果的作用越大。
可以看到，左上角区域的值普遍大于右下角的值，这表示低频的贡献度比高频的大，在下一步的量化过程里，就可以对这些高频数值下手了。
左上角第一个数是个定值，所以也被称为 DC (直流分量)，是整个矩阵的平均值。剩下的 63 个数被称为 AC（交流分量），越往右下角频率越高。
量化（Quantization）

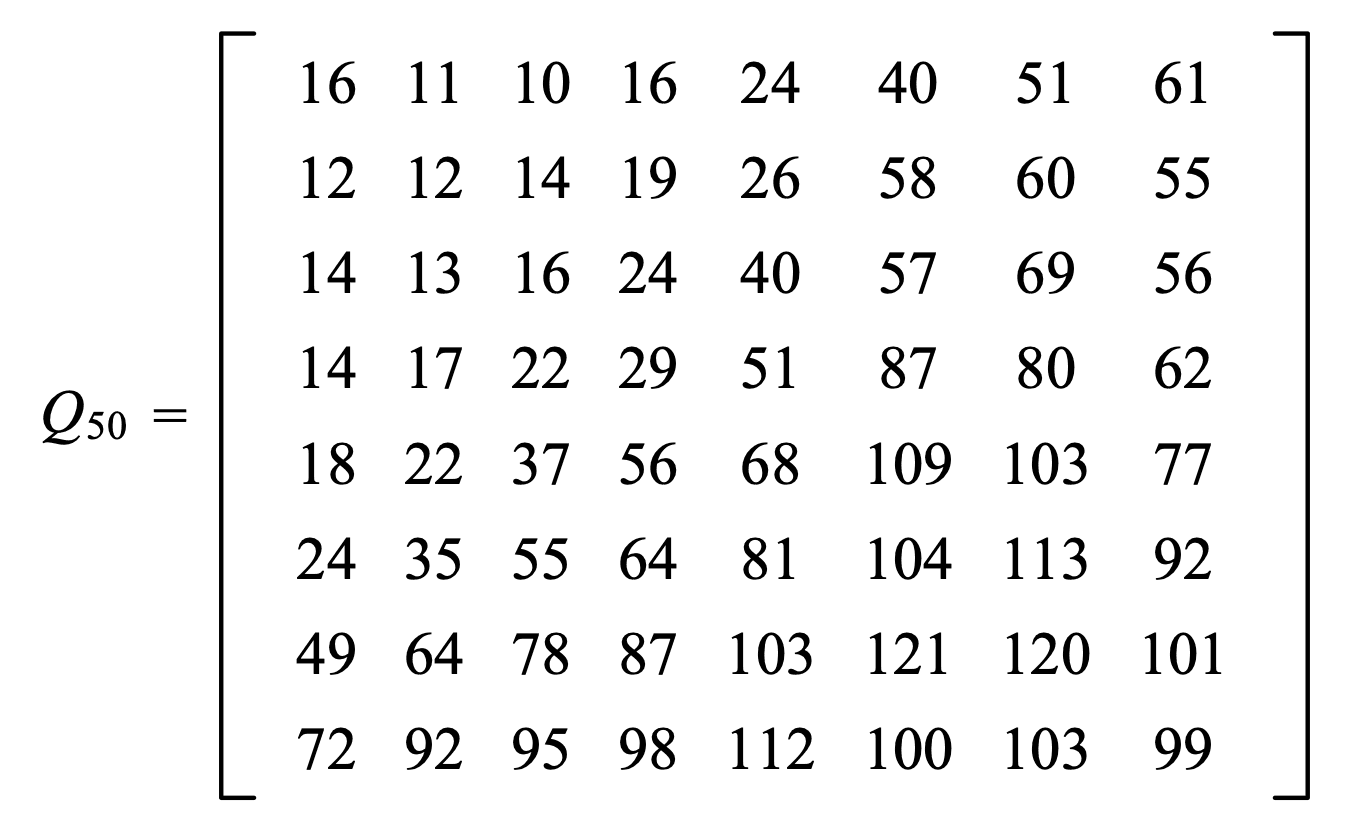

JPEG 的质量控制（如 50%, 75% 等）就是发生在量化阶段。量化是对经过 DCT 变换后的低频高频分量进行处理，略去不重要的部分。因为眼睛对高频的敏感度弱于低频，因此可以舍去部分高频数据。怎么舍呢，这就涉及到「标准量化表」，明度标准量化表(Q50，也就是 50% 的质量)是这样的：

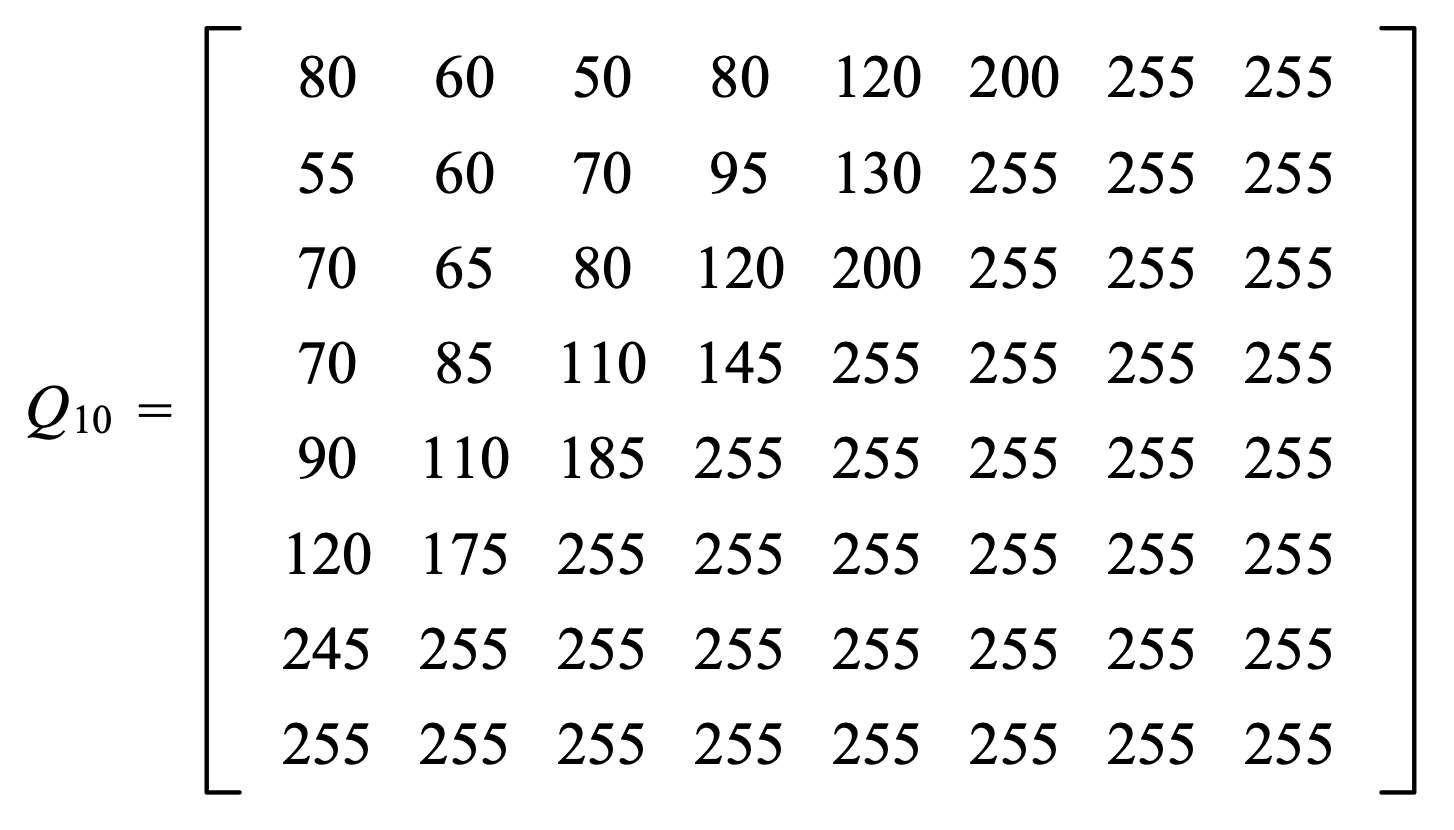

为什么说它是「标准量化表」呢，因为更高或更低的质量都可以由这个表计算而来，对于质量高于 50% 的可以用 (100 - quality level)/50 的方式来算，低于 50% 的直接 50/qulity level，比如 10% 质量的表:

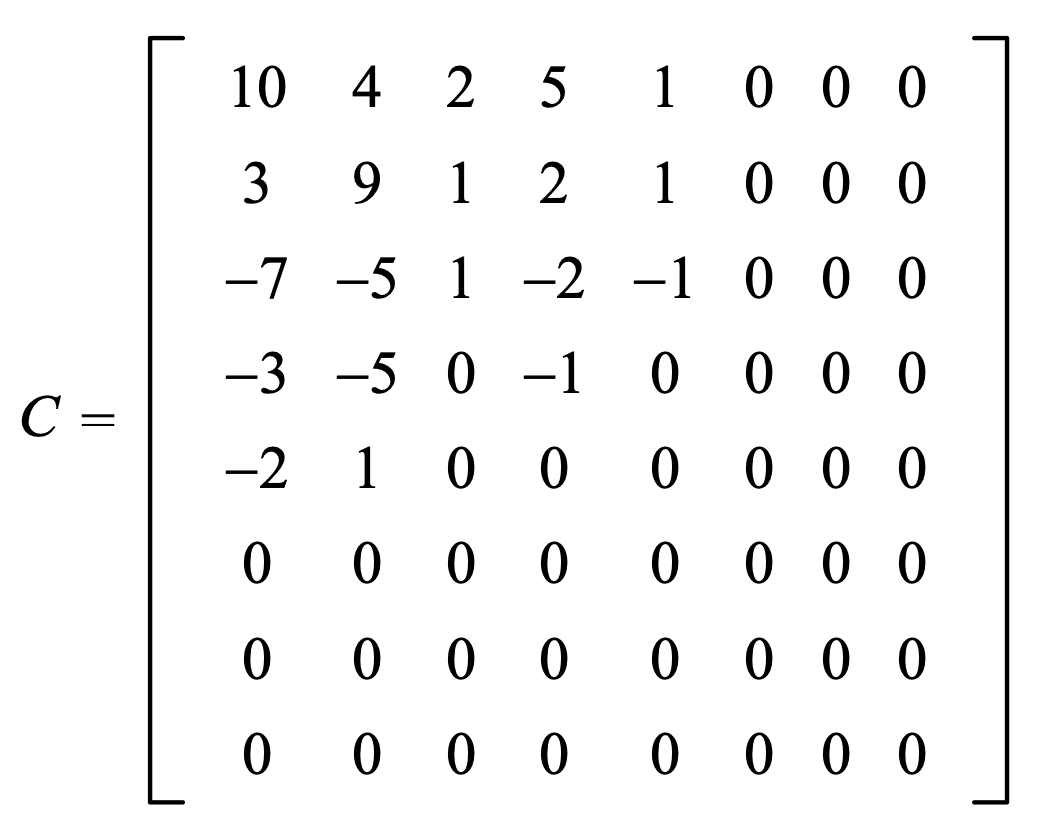

对于上一步 DCT 得到的结果，我们将它应用标准量化表（每一个数除以量化表里对应位置的数，对小数结果四舍五入），可以得到如下结果：
那些人眼不太敏感的高频数据已经被清零了。压缩质量越低，量化表的值就越大，最终结果出现的 0 就越多，也就是被丢弃的信息越多。
压缩

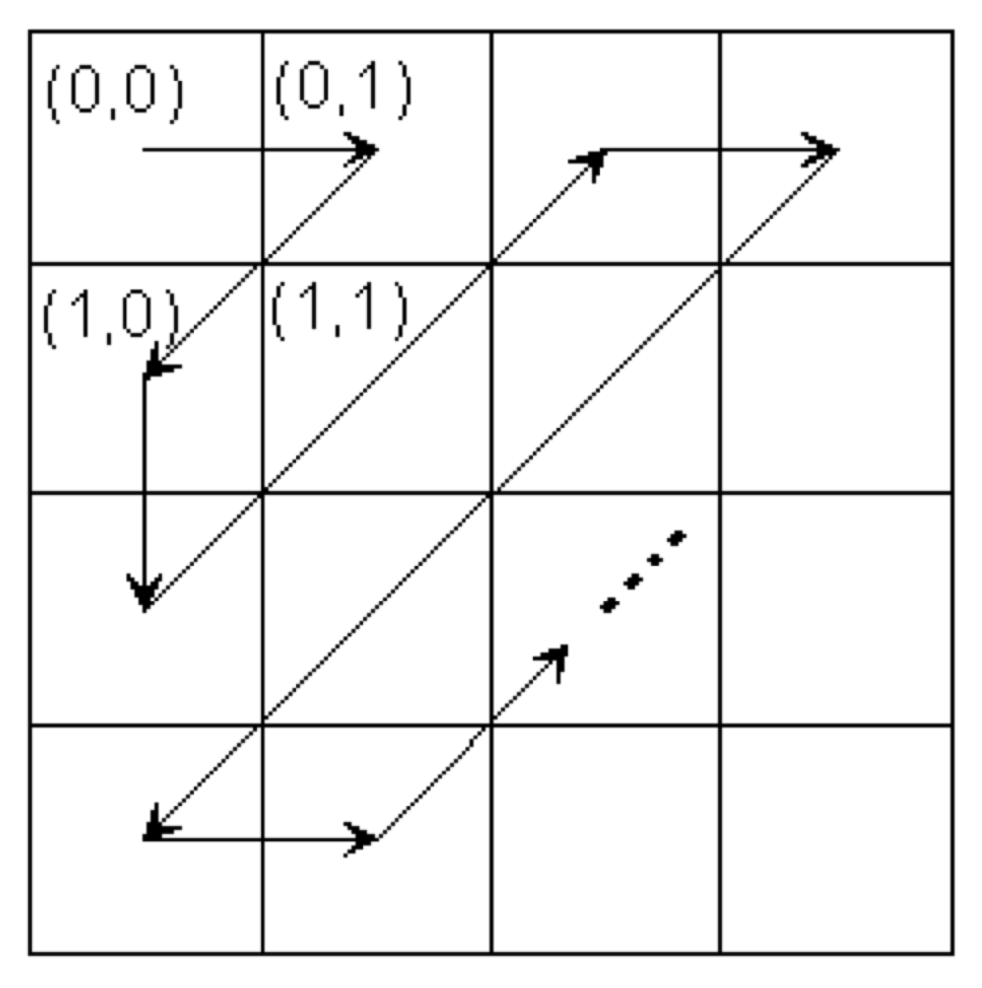

得到量化后的矩阵就要开始编码过程了，首先要把二维矩阵变为一维数组，这里采用了 zigzag 排列，将相似频率组在一起:
先对直流分量 DC 进行差分编码（因为相邻图像块的 DC 差别不大，只要保留第一个图像块的 DC 和以后每一个 DC 之间的差值即可）。
再对交流分量 AC 进行游程编码，避免连续重复的数据。
一组资料串"AAAABBBCCDEEEE”，由4个A、3个B、2个C、1个D、4个E组成，经过游程编码可将资料压缩为4A3B2C1D4E。在这里就是(1,4),(1,3)…(3,0)…(2,-1),BOE。BOE 表示这个位置之后全都是 0
最后再使用哈夫曼编码对结果进一步无损压缩，至此 JPEG 的压缩流程就完成了。
这里还会涉及到 JPEG 内置的一些标准编码表用于信息的压缩和解压缩，就不展开讲了。
解压
解压的过程，先是将数据还原为量化后的 8 x 8 图像块，然后根据图像质量，计算量化表，得到 DCT 后的表格，再与 64 个余弦函数（实际运算中是两个矩阵的操作）运算得到被离散余弦函数转换前的数据，一路逆运算，最终得到图像的 RGB 信息。
延伸
由于 JPEG 压缩算法本身的问题，又衍生出了一些替代品，如可以实现渐进式加载效果的 Progressive JPEG（先展示模糊的内容，再逐步展示细节，但并没有减少文件尺寸，同时还增加了处理复杂度），可以实现无损压缩的 JPEG2000（这个用得比较少，有无损需求的通常会考虑 png / webp），完全兼容 JPEG API / ABI，同时能够实现更小尺寸的 mozjpeg（内部使用了 libjpeg-turbo)，我自己使用下来效果还不错，可以看下这篇 webp 和 mozjpeg 的对比文章。
小结
JPEG 的压缩思路还是挺值得学习的，充分考虑使用者的特点（亮度优于色度，低频优于高频），用到了分治的思想，有损和无损压缩的结合，数学公式的使用等。虽然 20 多年前就在使用，且有了更多的图像格式选择，但依然是图片存储领域重要的一份子。
